스로틀 밸브

Details

Conval Clampseal ® 스로틀 밸브 는 반복적 인 흐름 제어 하고 신뢰할 수있는 차단 을 필요로하는 심각한 운영 응용 프로그램 의 광범위한 설계되었습니다.

• 업계에서 가장 낮은 수명주기 비용
• 시트 교체 가능/벤 투리
• 낮은 메인 시트 유속
• 정확한 흐름 제어
• 압력 씰 보닛
• 업계 에서 가장 뛰어난 밀페성

표준 크기

최대 크기4"


압력 등급

ASME 4500 압력 파운드 까지

ASME 표준 단조 재료

SA 105，SA 182-F22， SA 182-F91， SA 182-F92，SA 182-F316
고객 요청사항에 따라 기타 자재 제공 가능

악세사리

액추에이터 - 전기, 공압 , 유압
리미트 스위치 - 단방향 또는 양방향
잠금 장치 - 오픈 , 폐쇄 또는 양방향
밸브 위치 인디게이터
스템 스로틀

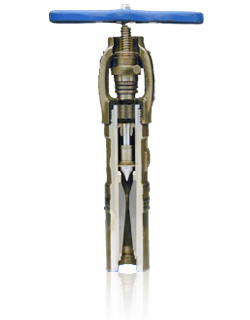

스로틀 밸브 설계 특성

교체 가능한 4400 스테인리스시트 / 벤 투리

벤 투리 관은 시트의 일부를 구성합니다. 만일 각각 다른 유체 특성 또는 지나친 마모로 시트를 교체할 경우, 손쉽게 온라인으로 벤투리 관을 교체하고 홀 크기를 조정할 수 있는데 유체의 시트 통과 시 유속 부족 문제를 해결할 수 있습니다. 출구부 각도를 조정하여 배관으로 발생되는 침식 수준과 소음 수준을 최소화시킬 수 있습니다. 다양한 내부식 자재를 공급할 수 있습니다. 업체에 문의하시기 바랍니다.


밸브 위치 인디게이터

밸브 위치 인디게이터기를 통해 밸브 개방 정보를 쉽게 판독 할 수있습니다.


축 방향 하중 패킹 시스템

축 방향 디자인은 높은 동심도를 확보할 수 있을뿐만아니라 충진제의 측면 부하를 제거할 수 있으며 밸브 내부 악세사리 마모를 줄일 수 있습니다. 이러한 설계 특성은 볼 밸브의 우수한 성능에 중요한 요소로 되고 있습니다.


매칭되는 스템 어셈블리

스템 어셈블리 및 구멍은 서로 맞추어져 있는데 적절한 제어를 하기 위한 것입니다. 오리피스 밸브 구성 요소와 마찬가지로 각각 다른 유체 특성을 요구하거나 또는 과도한 부식 또는 침식으로 교체가 필요할 경우, 손쉽게 교체가 가능합니다.

압력 씰 보닛

압력 씰 보닛과 밸브 본체사이에는 용접 또는 가스켓 또는 패드가 설치되어 있지 않은데 이러한 구조는 간편하고 효율적입니다. 수많은 열순환 테스트를 거쳐 밸브 본체와 밸브 커버사이의 접속 무결성을 구현할 수 있습니다.


표준 크기

극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.


압력 형 씰

Clampseal ®압력형 씰은 밸브의 전반적인 성능을 극대화시킬 수 있으며 밸브 스템과 밸브 코어 구성 요소들이 리미트 위치에 정지될 수 있도록 확보할 수 있습니다. 밸브가 전부 열린 상태일 경우, 압력형 씰은 충전 자재의 배관 압력을 받지 않도록 확보할 수 있으며 패킹 자재 사용 수명을 연장할 수 있습니다.

온라인 빠른 복원

타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.
