급수 펌프 재순환 바이 패스 밸브

Details

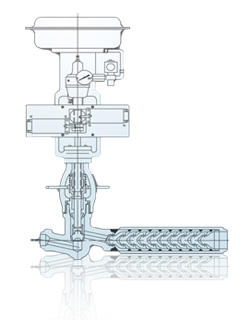

Conval Clampseal ® 재순환 펌프 바이 패스 밸브는 급수 펌프의 중요한 저부하 운영 기간에 발생되는 과열 현상을 방지 하기 위해 설계되었습니다.

• 업계에서 가장 낮은 수명주기 비용
• 높은 압력 강하
• 유연한 Whisperjet 수준
• 급수 펌프 과열 방지
• 구성 요소 마모 감소
• 고객의 사양 요구에 따라 신속하게 구성 할 수있습니다

표준 치수

최대 치수 4"


압력 등급

압력 파운드급 최고 ASME 4500까지 가능


ASME 표준 단조 재료

SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316


연결

SW 및 BW 인터페이스


밸브 바디 형식

앵글 타입 , Y타입 및 T 타입


액세서리

액추에이터 - 전기, 공압 또는 유압
리미트 스위치 - 단방향 또는 양방향
잠금 장치 - 개방, 폐쇄 또는 양방향
위치 인디게이터
스템 바


디자인 특징

비누출 밸브 커버/패킹 챔버

안전한 비누출 밸브 커버는 빠른 밸브 내부 악세사리 접근이 가능하며 검사 및 수리 작업에 편의를 제공할 수 있습니다.


압력 형 씰

Clampseal ®압력형 씰은 밸브의 전반적인 성능을 극대화시킬 수 있으며 밸브 스템과 밸브 코어 구성 요소들이 리미트 위치에 정지될 수 있도록 확보할 수 있습니다. 밸브가 전부 열린 상태일 경우, 압력형 씰은 충전 자재의 배관 압력을 받지 않도록 확보할 수 있으며 패킹 자재 사용 수명을 연장할 수 있습니다.


압력 씰 보닛

압력 씰 보닛과 밸브 본체사이에는 용접 또는 가스켓 또는 패드가 설치되어 있지 않은데 이러한 구조는 간편하고 효율적입니다. 수많은 열순환 테스트를 거쳐 밸브 본체와 밸브 커버사이의 접속 무결성을 구현할 수 있습니다.


모노머 선

극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.


축 방향 하중 패킹 시스템

축 방향 디자인은 높은 동심도를 확보할 수 있을뿐만아니라 충진제의 측면 부하를 제거할 수 있으며 밸브 내부 악세사리 마모를 줄일 수 있습니다. 이러한 설계 특성은 볼 밸브의 우수한 성능에 중요한 요소로 되고 있습니다.


온라인 빠른 복원 성능

타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.
