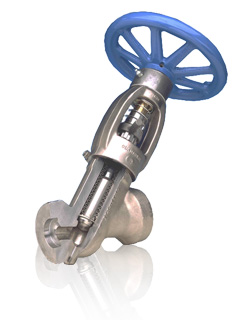

벨로우즈 씰 밸브

Details

Conval ® Camseal 는 MSS SP -117 의 모든 엄격한 요구 사항을 충족할 수 있으며 벨로우즈의 사용 수명을 보장할 수 있습니다.

• 업계에서 가장 낮은 수명주기 비용
• 비산 배출 수준 씰
• 높은 순환 벨로우즈
• 온라인 점검
• 고유량 용량

표준 벨로우즈 씰 크기

최대 사이즈 4”


압력 등급

최대 압력 파운드 ASME 2500


ASME 표준 단조 재료

SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316
고객 요청사항에 따라 기타 자재 제공 가능도 이용 가능.


악세사리

액추에이터 - 전기, 공압 또는 유압
잠금 장치 - 개방, 폐쇄 또는 양방향
리미트 스위치 - 단방향 또는 양방향
밸브 아웃케이싱
위치 인디게이터
누출구 없음


벨로우즈 씰 밸브 설계 특성

Conval 와 벨로우즈 씰 밸브와 패킹 씰 밸브 비교

패킹 밸브는 2개 씰 경계선이 필요합니다: 씰 360도 씰 및 충전자재 벽 360도 씰. 벨로우즈 씰 밸브는 상기 두가지 누출 경로를 제거할 수 있습니다. 씰 밸브가 신뢰성있게 가스 또는 유독 액체 누출을 관리하지 못할 경우, 벨로우즈 씰 밸브를 사용해야 합니다. 모든 어플리케이션에 있어서 6층 니켈-크롬 철 용접 인코넬 씰은 일반 슬라이딩 씰에 비하여 더 낫은 신뢰성을 구현할 수 있습니다.



제로 비산성 배출

밸브 바디 및 시트 누출 테스트를 실행하기 전에 각 Conval벨로우즈 구성품은 질소 질량 분광계 누출 테스트를 수행해야 합니다.Conval벨로우즈 씰은 검출 가능한 누출을 배출하지 않은데 비산성 배출 테스트 프로토콜 방법21 표준을 훨씬 초과하고 있습니다.


왜곡이없는 벨로우즈

견고한 비 회전 바 업그레이드 시스템은 파괴적인 왜곡을 방지할 수 있는데 리더십적인 벨로우즈 배관 설계로 벨로우즈 씰 밸브는 오랜 사용 수명을 가질 수 있습니다.



3가지 형식의 밸브 본체

Conval 벨로우즈 씰 밸브 본체는 다음과 같은 세 가지 형태가 있습니다:Y 형 , 각 유형과 T 형


낮은 운영 토크

수동 벨로우즈 씰 밸브는 견고한 베어링 시스템과 그리스 노줄이 장착되어 있는데 밸브의 전체 사용수명 주기내의 운영 토크를 가장 낮은 수준으로 낮출 수 있습니다.


이중 백업 시팅

밸브가 완전히 열린 상태 일 때 , Conval 벨로우즈 씰 밸브는 높은 성능을 가진 역 씰 장치가 있는데 제2급 밸브 씰과 공정 매체로 분리됩니다. Conval 균형 축 충전 카버 및 전체 충전자재 커버 렌치(IGW)를 사용하여 흑연 충전 자재 씰에 정확한 부하를 탑재하여 우수한 씰 성능을 보장하여 벨로우즈 씰의 신뢰성을 확보할 수 있습니다.

밸브 시트 사용 수명 연장

밸브 시트 및 밸브 플러그는 견고한 코발트 크롬 자재를 사용한 것으로, 밸브 시트와 밸브 플로그는 오랜 시간이 경과됨에도 불구하고 완전히 밀폐될 수 있는데 밸브 개폐 횟수 및 높은 유속 상태에서도 여전히 완전한 밀페가 가능합니다. 원자력 및 화학 산업 분야에도 코발트 소재가 함유되지 않은 밸브 시트를 사용할 수 있습니다.


유연한 디자인

Conval는 이중 높이 벨로우즈를 제공하고 있는데 제시된 배관 치수에 최대한도의 밸브 유량(Cv값)을 제공할 수 있습니다. 테스트 포트를 별도로 요청할 수 있습니다(밀봉 충전 포함)


축 방향 하중 패킹 시스템

축 방향 설계는 높은 동심도를 확보할 수 있을뿐만아니라 측면 부하를 제거할 수 있으며 밸브 내부 구성 요소 마모를 줄일 수 있습니다. 이러한 설계 특성은 밸브의 우수한 성능에 있어서 상당히 중요한 역할을 하게 됩니다.


압력 씰 보닛

압력 씰 보닛과 밸브 본체사이에는 용접 또는 가스켓 또는 패드가 설치되어 있지 않은데 이러한 구조는 간편하고 효율적입니다. 수많은 열순환 테스트를 거쳐 밸브 본체와 밸브 커버사이의 접속 무결성을 구현할 수 있습니다.


단일 그랜드

在극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.



압력 형 씰

Clampseal ®압력형 씰은 밸브의 전반적인 성능을 극대화시킬 수 있으며 밸브 스템과 밸브 코어 구성 요소들이 리미트 위치에 정지될 수 있도록 확보할 수 있습니다. 밸브가 전부 열린 상태일 경우, 압력형 씰은 충전 자재의 배관 압력을 받지 않도록 확보할 수 있으며 패킹 자재 사용 수명을 연장할 수 있습니다.


온라인 빠른 복원 성능

타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.
