글로브

표준 치수

최대 치수 4"


압력 등급

공칭 압력 : 압력 파운드 등급 최고 ASME 900/1500/2500/4500
중간 압력 : 압력 파운드급 최고 ASME 1195/2155/3045/4095
압력 등급으로는 표준 등급, 제한 등급 및 특수 등급이 있습니다


ASME 표준 단조 재료

SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316
고객 요청사항에 따라 기타 자재 제공 가능


악세사리

액추에이터-전기, 공압, 유압
리미트 스위치 - 단방향 또는 양방향
잠금 장치 - 개방, 폐쇄 또는 양방향
위치 인디게이터
밸브 아웃케이싱


디자인 특징

글로브 밸브 바디 스타일

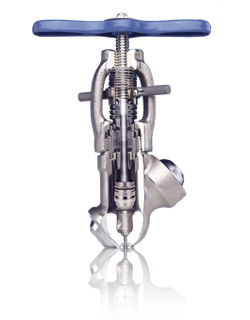

• Y- 글로브 중지 , 체크 밸브 및　스톱　체크　밸브
  Y 타입 글로브 밸브는　최대 Ｃｖ값을 구현할　수　있습니다. 모든 Y 타입 밸브는　전부　로드　형식이　가능합니다. 사이즈는　" 4 " 에서　1/2사이입니다; 압력　파운드　수준은　최고　ＡＳＭＥ　4500까지입니다 ; 자재로는　SA105 , F22 , F91 , F316 , F347 , 인코넬 ™ , 모넬 ™ 및 기타 자료 등이　있습니다.

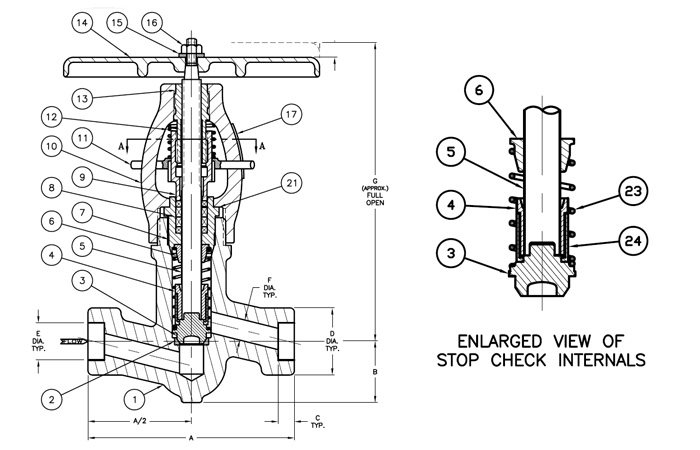

• T - 타입 글로브 밸브 , 체크 밸브, 역류 방지 밸브
  T - 타입 글로브 밸브 스템은 수직 형식으로 구성되어 있기때문에 밸브 스템에 쉽게 접근할 수 있는데 스템 원격 수동 조작이 용이합니다. 치수는 " 3 "- 1/2사이입니다; 압력 파운드 수준은 최고 4095까지 가능합니다; 자재는 A105 , F22 , F91 , F316 , F347 , 인코넬 ™ , 모넬 ™ 및 기타 자재들이 있습니다.


• 앵글 글로브 밸브 , 체크 밸브, 역류 방지 밸브
  각 스톱 밸브 는 경제적인 차원에서 볼때 90 ° 앨보가 절감됩니다. 또한 밸브 설치를 위한 용접 포인트를 줄일 수 있습니다. 치수는 " 4 "- 1/2사이입니다; 압력 파운드 수준은 최고 4095까지 가능합니다; 자재는 A105 , F22 , F91 , F316 , F347 , 인코넬 ™ , 모넬 ™ 및 기타 자재들이 있습니다.

밸브 패킹 시스템

CLAMPSEAL ® 패킹 시스템은 내식성 고밀도 흑연 충전제로 구성되어 있습니다. 축 방향 고고광택 스테인레스 스템과 패킹 박스는 균일한 하중을 유지하며 씰 표면의 뛰어난 밀봉성을 유지할 수 있습니다.



온라인 빠른 점검 및 수리

타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.


압력 씰 보닛

압력 씰 보닛과 밸브 본체사이에는 용접 또는 가스켓 또는 패드가 설치되어 있지 않은데 이러한 구조는 간편하고 효율적입니다. 수많은 열순환 테스트를 거쳐 밸브 본체와 밸브 커버사이의 접속 무결성을 구현할 수 있습니다.


모노머 선

극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.


축 방향 하중 패킹 시스템

축 방향 디자인은 높은 동심도를 확보할 수 있을뿐만아니라 충진제의 측면 부하를 제거할 수 있으며 밸브 내부 악세사리 마모를 줄일 수 있습니다. 이러한 설계 특성은 볼 밸브의 우수한 성능에 중요한 요소로 되고 있습니다.


압력 형 씰

Clampseal ®압력형 씰은 밸브의 전반적인 성능을 극대화시킬 수 있으며 밸브 스템과 밸브 코어 구성 요소들이 리미트 위치에 정지될 수 있도록 확보할 수 있습니다. 밸브가 전부 열린 상태일 경우, 압력형 씰은 충전 자재의 배관 압력을 받지 않도록 확보할 수 있으며 패킹 자재 사용 수명을 연장할 수 있습니다.
