볼 밸브

디자인 특징

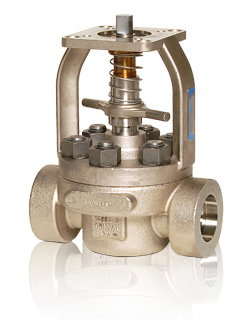

Camseal ® 볼 밸브는 뛰어난 비누출 특성을 가지고 있습니다

• 제로 바디 누설 :
  바디 / 밸브 카버 조인트는 파이프 라인의 스트레스 영향을 받지 않습니다. 밸브 본체 연결 볼트 풀림 및 피로 현상이 존재하지 않기때문에 바디 누출이 발생되지 않습니다.


• 밸브 기초 제로 누출 :
  모든 Conval 볼 밸브는 출하 전까지 제로 누출 테스트(4분 @50 PSI) 및 1000 psi 질소 압력 테스트를 진행하고 있습니다. 밸브는 현장 배관 용접, 용접 후 열처리 및 공정 프로세스중의 열팽창과 열 충격 테스트를 거쳐 밸브 기초는 여전히 제로 누출 성능을 유지할 수 있습니다. 모듈형 구조로 밀폐 표면은 열 효과로부터 멀리할 수 있습니다.


• 씰 밀폐 제로 누출 :
  Conval 고유한 일체형 렌치 동심 로드 스템 패킹으로 기타 공구 필요없이 누출 문제를 해결할 수 있으며 패킹 사용수명을 연장할 수 있습니다. 동적 로드는 옵션 사양으로 선택할 수 있습니다.


• 밸브 아웃케이싱 및 밸브 볼사이의 견고한 조합 :
  밸브 스템과 볼사이의 견고한 조합으로 신뢰성있고 정확한 볼 정렬이 가능합니다 .

우수한 베어링 지원

뛰어난 베어링 지원으로 적절한 축 맞춤 및 밸브 기초의 비누출 성능을 확보할 수 있으며 또한 제어 밸브도 동일한 특성을 가지고 있습니다. 상부 및 하부와 연결되어 있는 베어링 지원으로 패킹의 수명을 크게 연장시킬 수 있습니다.


독특한 크롬 카바이드 코팅 시스템

Conval로부터 개발한 크롬 카바이드 코팅 시스템은 우수한 접착 강도와 도장 밀도를 가지고 있으며 고온차 애플리케이션으로 오랜 사용 수명과 비누출 성능을 보장할 수 있습니다.


일체형 장착 패드

ISO-5211 통합 설치 패드는 뛰어난 강성, 정확한 정렬 및 밸브 베어링 시스템 등 특성으로 오차가 없는 공압 액추에이터, 전동 드라이브 장비 및 기어 박스 운영이 가능합니다. 잠금 성능은 표준 구성 사양에 포함됩니다.


모노머 선

극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.


축 방향 하중 패킹 시스템

축 방향 디자인은 높은 동심도를 확보할 수 있을뿐만아니라 충진제의 측면 부하를 제거할 수 있으며 밸브 내부 악세사리 마모를 줄일 수 있습니다. 이러한 설계 특성은 볼 밸브의 우수한 성능에 중요한 요소로 되고 있습니다.



온라인 빠른 복원 성능

타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.

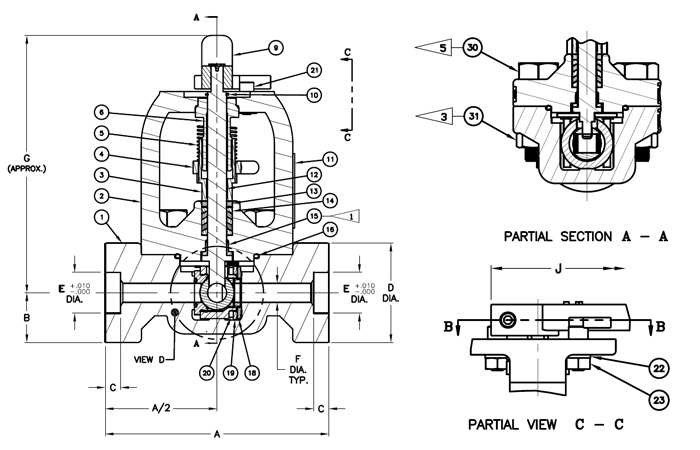

Camseal ® 볼 밸브 설계 및 테스트

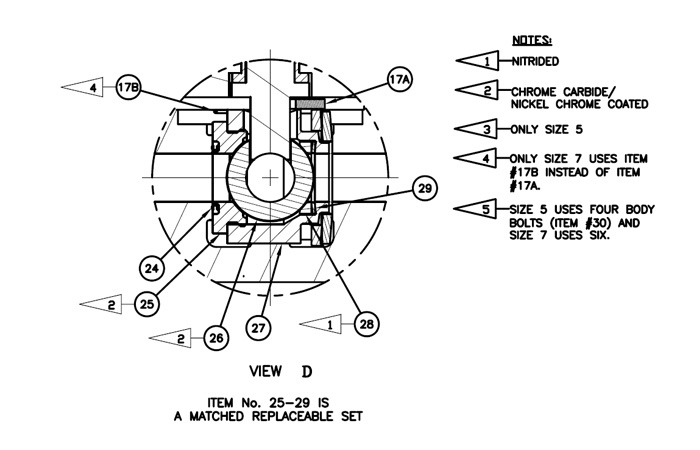

정교한 공정 기술을 활용하여 Camseal ® 볼과 밸브 기초에 대한 표면 경화 처리, 연마 및 폴리싱 처리작업을 수행합니다. 밀도가 상당히 높은 코팅과 정확한 폴리싱 기술은 볼과 밸브 기초 씰 성능을 보장할 수 있으며 설치중 및 설치 후 여전히 우수한 씰 성능을 보장할 수 있습니다.

Camseal ® 시트와 밸브의 단부는 독립적인 구성품입니다. 현장 설치 시, 밸브 단부 용접은 시트에 영향이 끼치지 않습니다. 기타 시트 및 실트 단부 일체형으로 구성된 밸브와 달리, 이러한 형식의 볼 밸브는 시트의 용접으로 발생되는 열 팽창으로 발생되는 밸브 파손을 피할 수 있습니다. 따라서 온라인 용접 및 용접 후 열처리 작업을 진행하더라도 볼 밸브는 여전히 우수한 씰 성능을 보장할 수 있습니다.

Camseal ® 볼 밸브는 개발 과정에서 엄격한 컴퓨터 보조 분석, 실험실 실험 및 현장 실험을 진행하였습니다. 선진적인 3D 컴퓨터 모델링 기술을 활용하여 볼 밸브의 설계 세부사항을 최적화할 수 있게 되었습니다. 이러한 기술은 실온 및 1200도 F 사이에 진행하는 반복 열순환 열 실험입니다. 반복으로 대기 압력과 변화하는 압력을 전환하여 압력 테스트를 진행합니다. 가스 및 액체 상태에서 해당 실험을 수행하였습니다. 압력값이 2,000psi일 경우, 증기 분출 실험을 진행합니다. 또한, 다양한 기계 실험을 진행하였습니다. 이러한 밸브는 여러가지 엄격한 테스트를 통과하였습니다.
