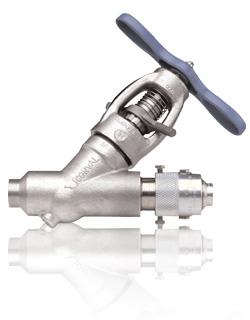

Hiltap SaVD 시리즈 안전 배수 밸브
- Details
Clampseal ® Y- 밸브 에편리한 단일 용접 이중 밀폐 시스템을 장착하여 밸브의 비누출 성능을 향상시키고 배관 시스템의 빠르고 안전하며 환경 친화적인 배출을 확보할 수 있습니다.
- 업계에서 가장 낮은 수명주기 비용
- 압력 형 씰
- 금속 시트 자동 정렬
- 압력 활성화 HILTAP ®
- 고체 코발트 밸브 시트 및 디스크
- 교체 가능한 패킹 챔버
표준 크기
3/4"-1 1/2"
압력 등급
최고 ASME 2500 압력 파운드
표준 단조 ASME 재료
SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316
연결
NPT , BW 및 SW 인터페이스
밸브 형식
Y 타입
표준 옵션
보안 체인
디자인 특징
압력 형 씰
밸브는 자동 경질 금속-금속 시트, 밸브 정렬 기능을 보유하고 있기때문에 용접 및 가스켓 없이 효과적인 씰 효과를 구현할 수 있습니다.
압력 활성화 HILTAP ®
백시트는 낮은 토크를 이용하여 패킹의 완전한 분리를 구현할 수 있습니다.
교체 가능한 패킹 챔버
교체 가능한 패킹 챔버는 빠른 밸브 재패킹이 가능합니다.
2차 씰
HILTAP ® 금속 - 금속 커넥터는 2차 씰 효과를 구현할 수 있습니다. 이 커넥터는 2개 동적 씰 표면으로 구성되어 있는데 커넥터 체적이 상당히 작은데 안전하게 잔여 압력을 배출시킬 수 있으며 빠르게 중력 배출 호스에 연결될 수 있습니다. 커넥터는 배관 라인 압력 환경에서 잠금 상태로 설정될 수 있습니다.
쉬운 설치 및 청소
배관사이의 연결은 1개 용접 포인트만 필요합니다. 연결 커넥터는 밸브의 일부분을 구성합니다. 잠금 스레드는 개체와 접촉되지 않는 외부에 위치해 있습니다. 밸브에 설치되어 있는 커플링은 스팀 청소 또는 압력으로 청소할 수 있습니다.
단일 드립 감압
안전 감압 는 크게 안전 및 환경 보호 강화 , 유체의 하나의 물방울 에 달성된다.
오버 플로우 없이 중력 배수
연결과 매칭되는 HILTAP®벤트 배관은 안전하고 신뢰성있으며 빠른 드레인이 가능합니다. 따라서 장비 운영 중단 시간, 작업 물량, 환경 청소 비용을 최소화할 수 있습니다.
OSHA 규정 준수
HILTAP SaVD 시리즈 안전 드레인 밸브는 저압 플러그와 너트를 대체할 수 있습니다. 이러한 밸브는 ISO 9001-2000 기준에 따라 제작된 것으로 관련 요구사항에 따라 세부적인 자재 추적 관리 요구 및 기술 규격 사양과 CRN 등록 규정을 충족할 수 있습니다.
압력 씰 보닛
압력 씰 보닛과 밸브 본체사이에는 용접 또는 가스켓 또는 패드가 설치되어 있지 않은데 이러한 구조는 간편하고 효율적입니다. 수많은 열순환 테스트를 거쳐 밸브 본체와 밸브 커버사이의 접속 무결성을 구현할 수 있습니다.
모노머 선
극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.
축 방향 하중 패킹 시스템
축 방향 디자인은 높은 동심도를 확보할 수 있을뿐만아니라 충진제의 측면 부하를 제거할 수 있으며 밸브 내부 악세사리 마모를 줄일 수 있습니다. 이러한 설계 특성은 볼 밸브의 우수한 성능에 중요한 요소로 되고 있습니다.
압력 형 씰
Clampseal ®압력형 씰은 밸브의 전반적인 성능을 극대화시킬 수 있으며 밸브 스템과 밸브 코어 구성 요소들이 리미트 위치에 정지될 수 있도록 확보할 수 있습니다. 밸브가 전부 열린 상태일 경우, 압력형 씰은 충전 자재의 배관 압력을 받지 않도록 확보할 수 있으며 패킹 자재 사용 수명을 연장할 수 있습니다.
온라인 빠른 복원
타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.
