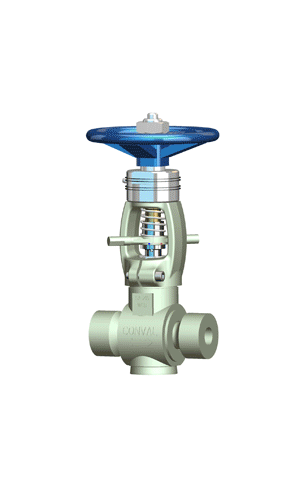

게이트 밸브
Conval Swivldisc ® 밸브는 높은 온도와 압력 작업 조건에 엄격하게 요구되는 어플리케이션 분야를 위해 설계된 제품입니다.
- 업계에서 가장 낮은 수명주기 비용
- Swivldisc ® 쐐기 타입 게이트 밸브
- 저공해 밸브 설계
- 다양한 단부 연결 형식

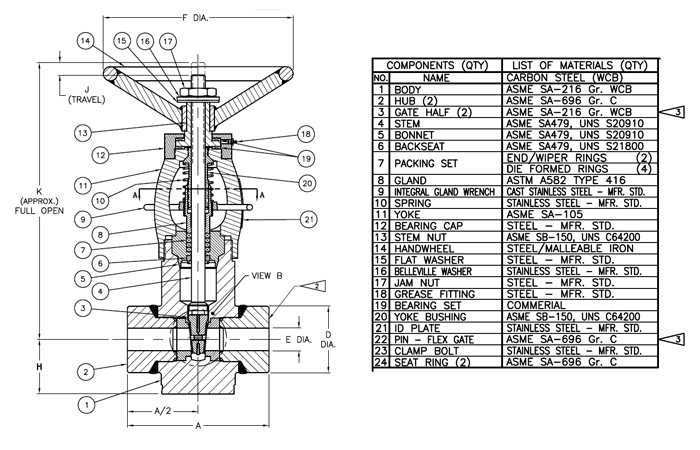

표준 치수
최대 치수 4"압력 등급
공칭 압력: 압력 파운드급 최고ASME 900/1500/2500중간 압력：압력 파운드급 최고ASME 1195/2155/3045/350
표준 주조ASME 자재
SA-216 Gr. WCB, SA-217 Gr. WC9, SA-217 Gr. C12A, SA-351 Gr. CF8M고객 요청사항에 따라 기타 자재 제공 가능
액세서리

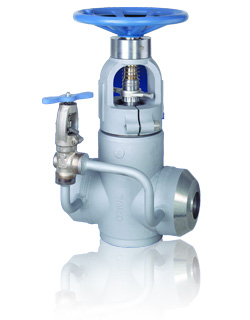

바이배스
액추에이터 - 전기, 공압 또는 유압
리미트 스위치 - 단방향 또는 양방향
잠금 장치 - 개방, 폐쇄 또는 양방향
위치 인디게이터
밸브 아웃케이싱
디자인 특징

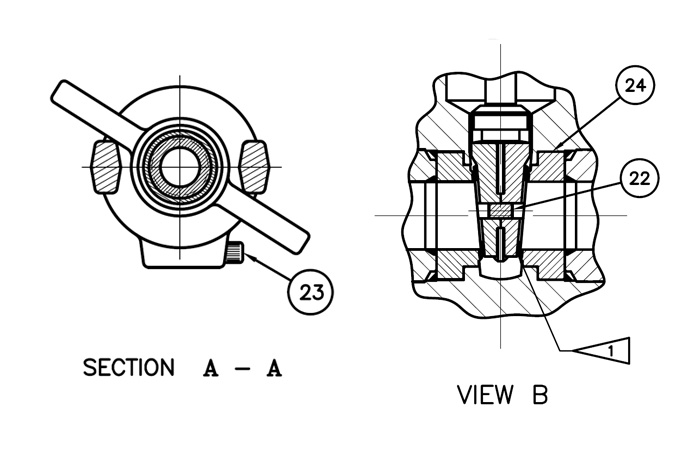

Swivldisc ® 쐐기 타입 게이트 밸브 설계
Conval Swivldisc ® 웨지 게이트 밸브 설계는 유연한 밸브 정렬 형식을 적용한 것으로 시트 표면의 정확한 맞춤 및 긴밀한 밀폐가 가능하는데 기타 표준 웨지 게이트 밸브는 이러한 성능에 도달할 수 없습니다.
압력 씰 보닛
압력 씰 보닛과 밸브 본체사이에는 용접 또는 가스켓 또는 패드가 설치되어 있지 않은데 이러한 구조는 간편하고 효율적입니다. 수많은 열순환 테스트를 거쳐 밸브 본체와 밸브 커버사이의 접속 무결성을 구현할 수 있습니다.
고성능 패킹 시스템
패킹 시스템은 최고의 성능을 가지고 있습니다. 일체형 렌치를 통하여 항상 모노머 선을 조정할 수 있습니다. 바와 패킹 챔버 가공 정밀도를 확보할 수 있으며 흑연 충전 자재 성능이 양호하며 충전 자재 사용 수명을 효과적으로 연장할 수 있습니다.
모노머 선
극단적인 환경에서 간소화된 디자인, 적은 수의 부품일수록 더욱더 우수한 밸브 성능을 보장할 수 있습니다. 내구성이 우수한 스테인레스 커버는 밸브의 오랜 사용수명을 보장할 수 있습니다.
축 방향 하중 패킹 시스템
축 방향 디자인은 높은 동심도를 확보할 수 있을뿐만아니라 충진제의 측면 부하를 제거할 수 있으며 밸브 내부 악세사리 마모를 줄일 수 있습니다. 이러한 설계 특성은 볼 밸브의 우수한 성능에 중요한 요소로 되고 있습니다.
압력 형 씰
Clampseal ®압력형 씰은 밸브의 전반적인 성능을 극대화시킬 수 있으며 밸브 스템과 밸브 코어 구성 요소들이 리미트 위치에 정지될 수 있도록 확보할 수 있습니다. 밸브가 전부 열린 상태일 경우, 압력형 씰은 충전 자재의 배관 압력을 받지 않도록 확보할 수 있으며 패킹 자재 사용 수명을 연장할 수 있습니다.
온라인 빠른 복원 성능
타사 밸브 제품과 비교할 경우, CAMSEAL ® 볼 밸브는 쉽게 복구될 수 있습니다. CAMSEAL ® 볼 밸브는 온라인 수리 작업을 위한 모듈형 솔루션을 제공하는데 이에 따라 유지 보수 비용이 늘어나게 됩니다. 짧은 사용 수명 비용과 비교할 경우, 저렴한 밸브 구매 비용이 그다지 중요하지 않습니다. Conval 밸브를 수리하는 것은 경쟁사 밸브에 비하여 훨씬 더 용이하며 비용도 더욱더 저렴합니다.
